不锈钢金属软管
文章作者:admin 上传时间:2015-12-09 14:23
  不锈钢波纹管(不锈钢金属软管)是现代工业管路中一种高品质的柔性管道。产品主要由波纹管、网套和接头或法兰组成。产品内管是具有螺旋型或环型的薄壁不锈钢波纹状管,波纹管外层的网套,是由不锈钢丝按一定的参数编织而成。软管两端的接头或法兰是与用户管道的接头或法兰相配的。不锈钢波纹管具有耐腐蚀、耐高温、耐低温、重量轻、体积小、柔软性好等特点。应用于航空、石油、化工、冶金、电力、造纸、医药、食品、木材、烟草、交通等行业。可按客户图纸,样品制造。


形式记号:

形式记号 通径(A) 尺寸(mm) 弯曲半径(mm) 软管使用压力
内径 外径 最小 反复 (kgf/cm2) (Mpa)
S 10 10.5 15.2 20 140 50 4.9
15 13.4 18.5 30 160 40 3.9
20 19.1 25.6 30 200 30 2.9
25 25.4 32.8 40 220 25 2.5
32 32.9 40.6 40 290 25 2.5
40 39.3 47.6 50 360 25 2.5
50 51.8 61.5 60 470 25 1.2



形式记号
公称通径(mm)
内径(mm)
外径(mm)
最小曲半径(mm)
最高使用压力(Mpa)
本体
一层网
静态
动态
2层套网
A
14 1/2″
14
20
22
62
120
12.5
16 5/8″
16
23
25
80
150
10.0
20 3/4″
20
28
30
100
180
8.0
25 1″
25
35
37
120
280
7.5
32 1 1/4
32
43
45
140
340
6.4
40 1 1/2
40
51
53
180
450
5.6
50 2″
50
62
64
220
550
4.0
65 2 1/2
65
79
82
280
650
4.0
80 3″
80
97
100
350
800
4.0
100 4″
100
122
125
400
1000
4.0
125 5″
125
151
155
500
1200
4.0
150 6″
150
180
184
600
1500
4.0
175 7″
175
210
215
700
1750
4.0
200 8″
200
240
245
800
2000
4.0
250 10″
250
298
303
1000
2200
4.0
300 12″
300
360
365
1200
2500
2.5
350 14″
350
410
415
1400
3000
2.5
400 16″
400
460
465
1600
3500
2.5


外螺纹接头波纹管 外螺纹接头波纹管 结构:外螺纹接头不锈钢波纹管特点:结构简单,通用性好材料:(1)外螺纹接头:不锈钢;(2)网套紧环:不锈钢;(3)金属波管:SUS301/304;(4)网套:SUS301/304
活动内螺纹接头扩中/球头波纹管 活动内螺纹接头扩中/球头波纹管 结构:活动内螺纹接头扩中/球头波纹管特点:结构简单通径:DN10~DN100材料:(1)活动内螺纹接头:不锈钢;(2)网套压紧圈:不锈钢;(3)金属波管:SUS301/304;(4)网套:SUS301/304

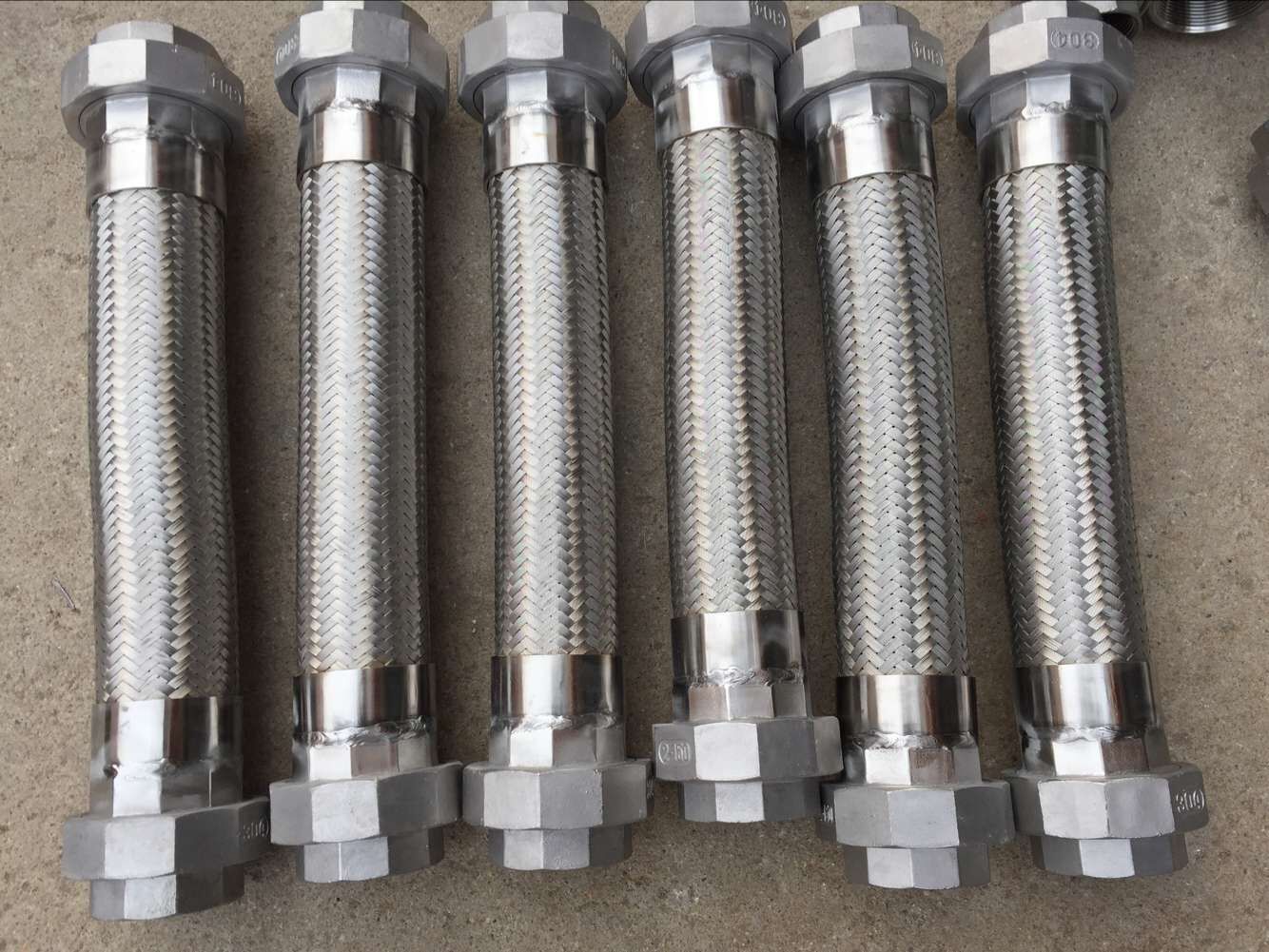

活动内螺纹平接头波纹管 活动内螺纹平接头波纹管 结构:活动内螺纹平接头波纹管特点:结构简单通径:DN10~DN100材料:(1)活动内螺纹接头:不锈钢;(2)网套压紧圈:不锈钢;(3)金属波管:SUS301/304;(4)网套:SUS301/304
球形接头+内螺纹接头波纹管 球形接头+内螺纹接头波纹管 结构:球形接头+内螺纹接头波纹管特点:无压需焊接,可按需要长度自行装配通径:DN10~DN100材料:(1)内螺纹接头:不锈钢;(2)网套压紧环:不锈钢;(3)金属波管:SUS301/304;(4)网套:SUS301/304
焊接活接头波纹管 焊接活接头波纹管 结构:焊接活接头不锈钢波纹管特点:通用性好通径:DN10~DN800材料:(1)活动内螺纹接并没有:碳钢/不锈钢;(2)接管:碳钢/不锈钢;(3)网套压紧圈:不锈钢;(3)金属波管:SUS301/304;(4)网套:SUS301/304
焊接活接头+放震环波纹管 焊接活接头+放震环波纹管 结构:焊接活接头+放震环波纹管特点:通用性好、防震性好通径:DN10~DN800材料:(1)活动内螺纹接头:碳钢/不锈钢:(2)接管:碳钢/不锈钢;(3)网套压紧圈:不锈钢;(3)金属波管:SUS301/304;(4)网套:SUS301/304;(6)防震环:碳钢/不锈钢
外螺纹接头+快速管接头波纹管 外螺纹接头+快速管接头波纹管 结构:外螺纹接头+快速管接头波纹管特点:安装方便通径:DN10~DN50材料:(1)快速接头:不锈钢;(2)外螺纹接头:不锈钢;(3)网套压紧圈:不锈钢;(3)金属波管:SUS301/304;(4)网套:SUS301/304
外螺纹接头+开启式快速管接头波纹管 外螺纹接头+开启式快速管接头波纹管 结构:外螺纹接头+开启式快速管接头波纹管特点:安装方便通径:DN10~DN150材料:(1)开启式快速接头:不锈钢;(2)外螺纹接头:不锈钢;(3)网套压紧圈:不锈钢;(3)金属波管:SUS301/304;(4)网套:SUS301/304
松套法兰密封座与网套波纹观一起三位一体焊波纹管 松套法兰密封座与网套波纹观一起三位一体焊波纹管 结构:松套法兰密封座与网套波纹观一起三位一体焊波纹管特点:安装方便、密封性能好通径:DN10~DN2000材料:(1)松套法兰:碳钢/不锈钢;(2)接管:碳钢/不锈钢;(3)金属波管:SUS301/304;(4)网套:SUS301/304

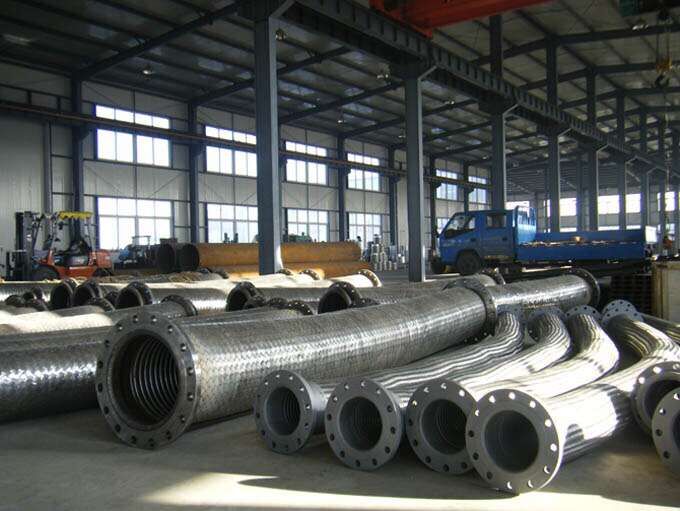

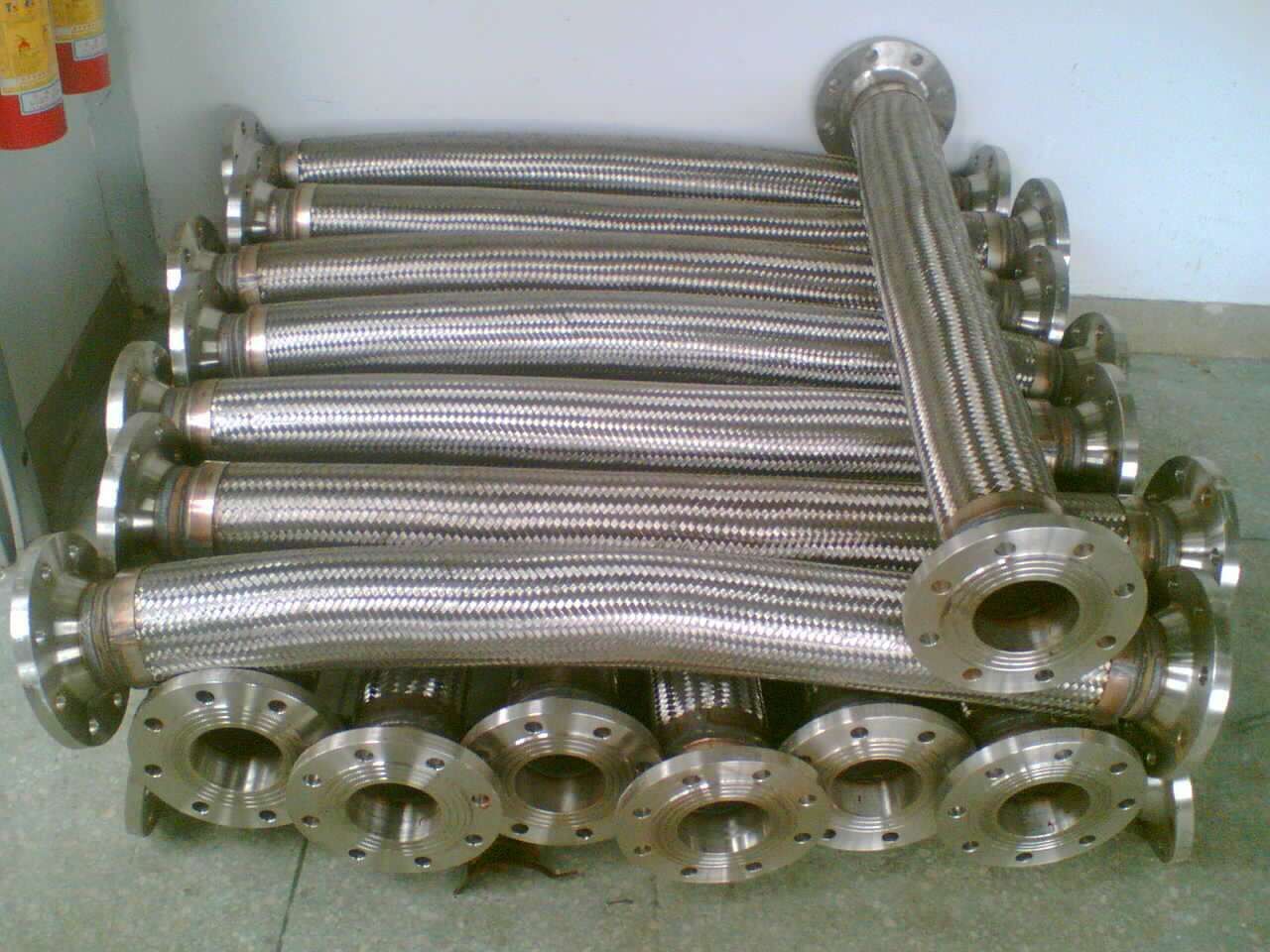

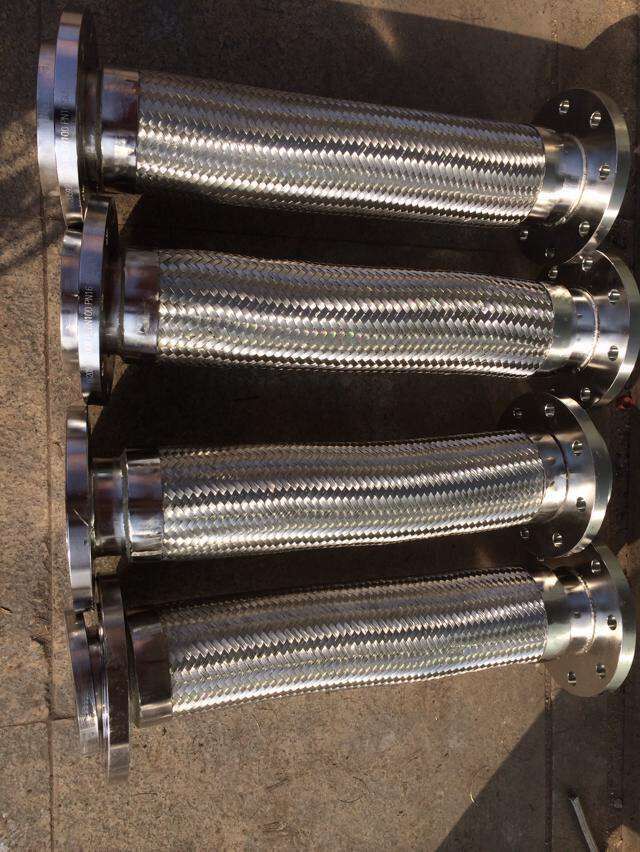

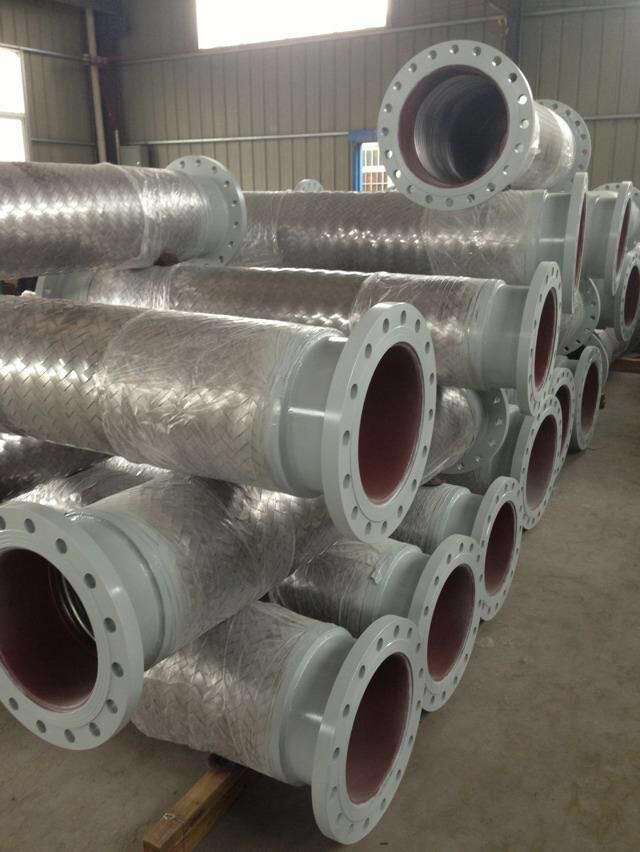

固定法兰式金属软管波纹管 固定法兰式金属软管波纹管 结构:固定法兰式金属软管波纹管特点:通用性能好通径:DN10~DN2000材料:(1)法兰:碳钢/不锈钢;(2)接管:碳钢/不锈钢;(3)网套扣压圈:不锈钢;(3)金属波管:SUS301/304;(4)网套:SUS301/304

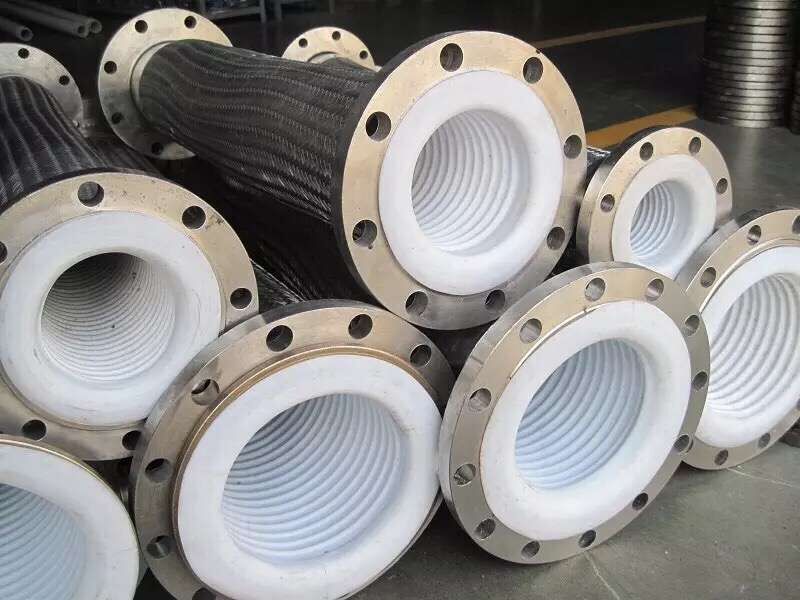

衬四氟松套法兰软管波纹管 衬四氟松套法兰软管波纹管 衬四氟松套法兰软管波纹管特点:通用性能好、耐腐蚀性强通径:DN15~DN500材料:(1)法兰:碳钢/不锈钢;(2)接管:碳钢/不锈钢;(3)网套扣压圈:不锈钢;(3)金属波管:SUS301/304;(4)网套:SUS301/304;(6)四氟
衬四氟固定式法兰波汶管波纹管 衬四氟固定式法兰波汶管波纹管 结构:衬四氟固定式法兰波汶管波纹管特点:通用性能好,耐腐蚀性强通径:DN15~DN500材料:(1)法兰:碳钢/不锈钢;(2)接管:碳钢/不锈钢;(3)网套扣压圈:不锈钢;(3)金属波管:SUS301/304;(4)网套:SUS301/304
衬四氟活动内螺纹平接头波纹管 衬四氟活动内螺纹平接头波纹管 结构:衬四氟活动内螺纹平接头波纹管特点:结构简单、耐腐蚀性强通径:DN10~DN100材料:(1)活动内螺纹:不锈钢;(2)四氟;(3)网套压紧圈:不锈钢;(3)金属波管:SUS301/304;(4)网套:SUS301/304
活动内螺纹平接头波纹管 活动内螺纹平接头波纹管 结构:活动内螺纹平接头波纹管特点:特柔性、弯曲性好通径:DN10~DN100材料:(1)活动螺纹:不锈钢;(2)网套压紧圈:不锈钢;(3)硅橡胶;(4)网套:SUS301/304
焊接式软管波纹管 焊接式软管波纹管 结构:焊接式软管波纹管特点:结构简单,通用性好通径:DN10~DN800材料:(1)管子接头:碳钢/不锈钢;(2)网套压紧环:碳钢/不锈钢;(3)金属波管:SUS301/304;(4)网套:SUS301/304
油任接头波纹管 油任接头波纹管 结构:油任接头不锈钢波纹管特点:结构简单、安装方便通径:DN10~DN100材料:(1)油任接头:不锈钢;(2)密封垫圈:石棉/四氟;(3)金属波管:SUS301/304;(4)网套:SUS301/304
卡箍式金属软管波纹管 卡箍式金属软管波纹管 结构:卡箍式金属软管波纹管特点:快速扣接、密封可靠通径:DN10~DN800材料:(1)卡箍:不锈钢;(2)密封:橡胶;(3)连体接管:不锈钢;(4)网套压紧环:不锈钢;(3)金属波管:SUS301/304;(4)网套:SUS301/304
药用金属软管波纹管 药用金属软管波纹管 药用金属软管波纹管结构:快装接头特点:安装方便通径:DN50.5~DN159材料:SUS301/304
快装金属软管波纹管 快装金属软管波纹管 快装金属软管波纹管特点:安装方便通径:DN50.5~DN159材料:SUS301/304
松套法兰,带直管焊接式钢带网套波纹管 松套法兰,带直管焊接式钢带网套波纹管 结构:松套法兰,带直管焊接式钢带网套波纹管特点: 抗震性能好,网套防护性强通径:DN150~DN200材料:(1)松套法兰:碳钢/不锈钢;(2)接管:碳钢/不锈钢;(3)压紧环:SUS301/304;(4)金属波管:SUS301/304;(5)钢带网套:不锈钢
空调软管波纹管 空调软管波纹管 结构:空调软管波纹管制作通径:DN10~DN1000制作长度:100mm~1000mm特点:无需焊接、可按需要长度自行装配材料:(1)六角接头:铜/不锈钢;(2)六角螺母:铜/不锈钢;(3)密封垫圈:四氟/优质橡胶;(4)波纹波管:SUS301/304
